その8 ビットマップの表示

今章は「ビットマップの表示」です

「ロールプレイングゲームの作成」は
今章にまとめると長くなりそうなので
《総集編》として次章で解説します




さて、
”ビットマップ”とは何でしょう?


簡単に言うと
「色を識別する数字の集合体」です





”ドット絵”をご存じでしょうか

□が幾つも合わさって
ひとつの「絵」になったものです


□にはひとつの色が割り当てられています





実は、パソコンで表示されるもの
というよりTVで表示される全てのものは
”ドット絵”と全く同じなのです


□の数を多くすればするほど
より現実に近い画像となります


多くあればいいというものではなく、
近年の”ドット絵”は
いかに少ない□で「絵」を表現できるかの
非常に高い技術の分野へと進化しています






Windows標準アクセサリの
「ペイント」
を起動して、適当に絵を描いてみてください


描いた絵を保存する時に
「.BMP」
という拡張子を選べると思います




この形式で保存したものが「ビットマップ」です


「.BMP」ファイルは
Windowsプログラミングで最も扱いやすい
画像ファイルです







適当にキャラクターの絵を描いてみましょう

●
ー +ー
人

こんな感じでもOKです






絵を描く上で大事な事


絵以外の透過表示させるところは
全て「白」で埋め尽くしてください

絵に「白」が含まれる場合、絵を透過表示させた時に
絵の白い部分が一緒に透過してしまいます



どうしても絵に「白」を使用したい場合は
透過表示させるところは
「黒」で埋め尽くしてください







それでは、ビットマップを表示させるプログラムを
作っていきましょう!


前章(マウス入力判定)で作ったプログラムをそのまま使用します


まずは、制作したBMPファイルを
プロジェクトに追加します

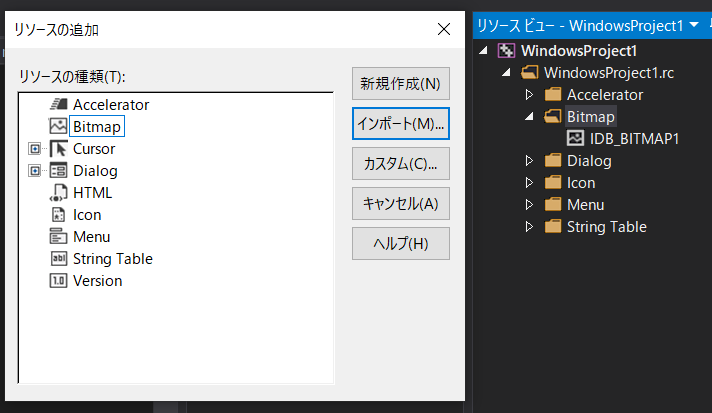

リソースビューの項目で右クリック
「リソースの追加」を選択

↓

「インポート」を選択

↓

「すべてのファイル」を表示させ、制作したBMPファイルを選択




これでプログラムで使用できるようになりました

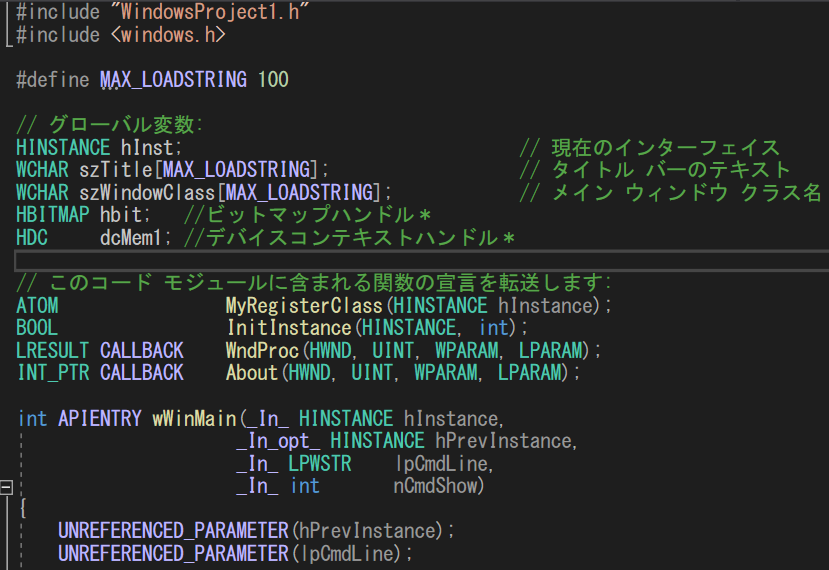

まずは、ビットマップを読み込むために
HBITMAP型の構造体hbitを用意


Windowsでの描画処理には【デバイスコンテキスト】
というものを使用するのでHDC型の構造体dcMem1を用意します





【デバイスコンテキスト】って何??


と、思うと思います
”描画・表示用のページ”と思ってください

dcMem1のページには後で、さっき追加したビットマップを登録します






そして、これらの構造体を《グローバル変数》で定義した理由は
複数の関数で使用するからです

関数内で定義した変数は
関数が結果を返したら消滅します

これを防ぐためです





ビットマップの読み込みは
初期化時(Windowが表示される前)に行います

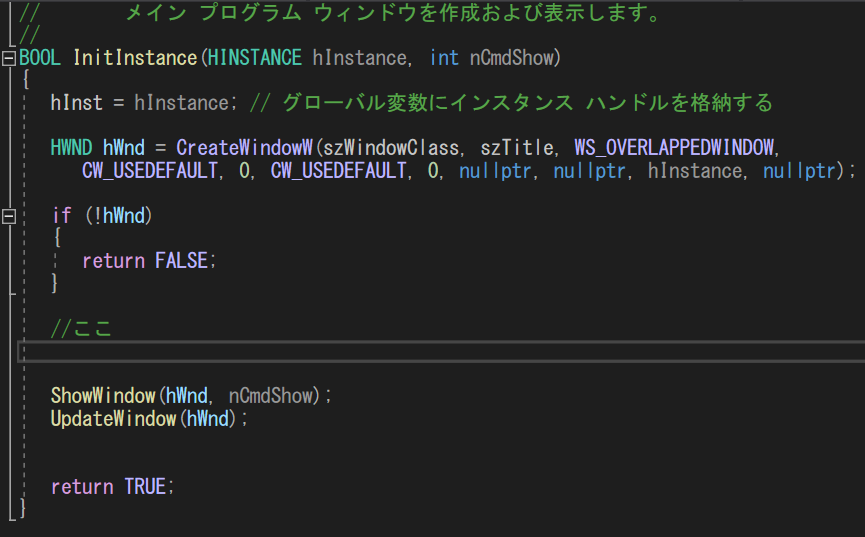

初期化の関数はBOOL InitInstance()です

//ここ
と表示された場所で初期化処理をします

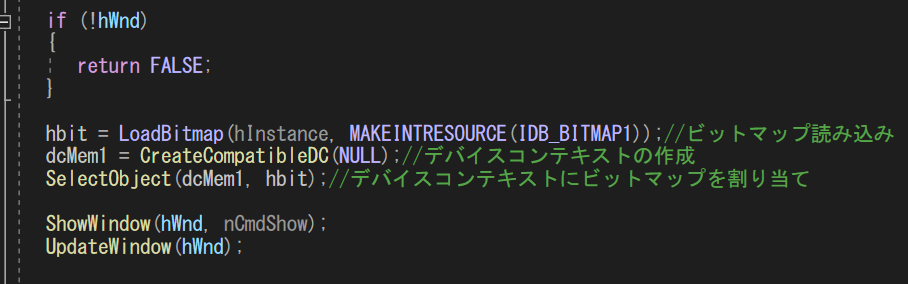

この3行を足してみて下さい



まず、hbitにLoadBitmap()関数で
ビットマップを読み込みます


IDB_BITMAP1はプロジェクトに画像を追加した際の識別子
それを認識させるためにMAKEINTRESOURCEマクロを使用します





う~ん・・
よくわかんなくなってきたな・・





とりあえず丸写しで大丈夫です
画像を何枚も追加したり、色々いじってるうちに再度見直して

ああ、なるほどね


と思って頂ければいいと思います




プログラミングは動くものをいじくり回す方が
何もないところから作り上げるより簡単で挫折も少ないです

ここまで書いといて何ですが、
今は画像が表示できれば細かい説明はどうでもいいのです




いよいよ最後、ビットマップの表示です


前章で作ったWM_LBUTTONDOWNの上に
WM_PAINTメッセージを処理するプログラムがあります

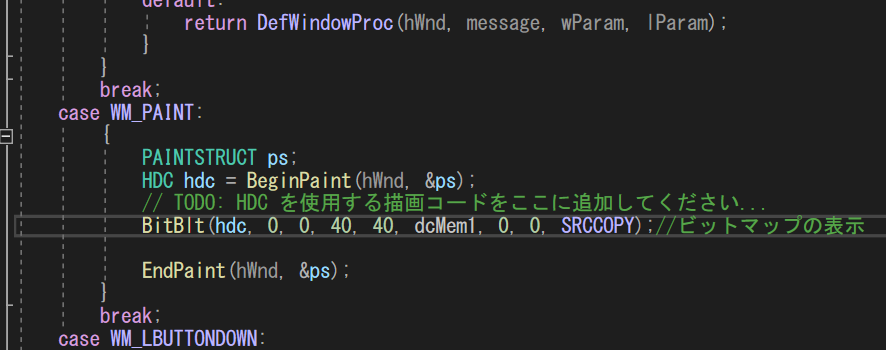

画像を表示するBitBlt()関数を上のように記入してください


第1引数:hdcは、Window描画用に用意された【デバイスコンテキスト】です

第2引数:ビットマップを表示するWindow x座標
第3引数:ビットマップを表示するWindow y座標
第4引数:表示する幅
第5引数:表示する高さ

第6引数:ビットマップが格納された【デバイスコンテキスト】

第7引数:第6引数のビットマップのどの位置から表示させるか x座標
第8引数:第6引数のビットマップのどの位置から表示させるか y座標

第9引数:転送形式(後で補足)



Windowが無くなる時、
hbitとdcMem1を開放します

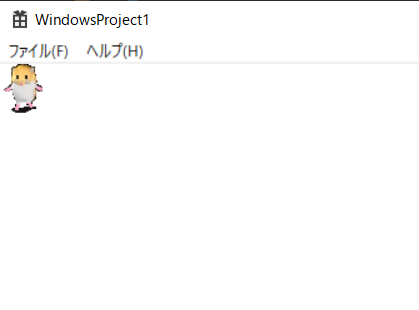

実行結果



やったー!!
自分の作ったキャラが・・表示された!!





お疲れ様でした

これで絵が表示され
ロールプレイングゲーム作成の準備は整ってきました




・・せっかくなので、
動かしてみたいと思いませんか?






● キャラクターを指定の場所へ移動させる ●



前章でマウス入力と判定を行ったプログラムがあるので
ちょっと細工してみましょう

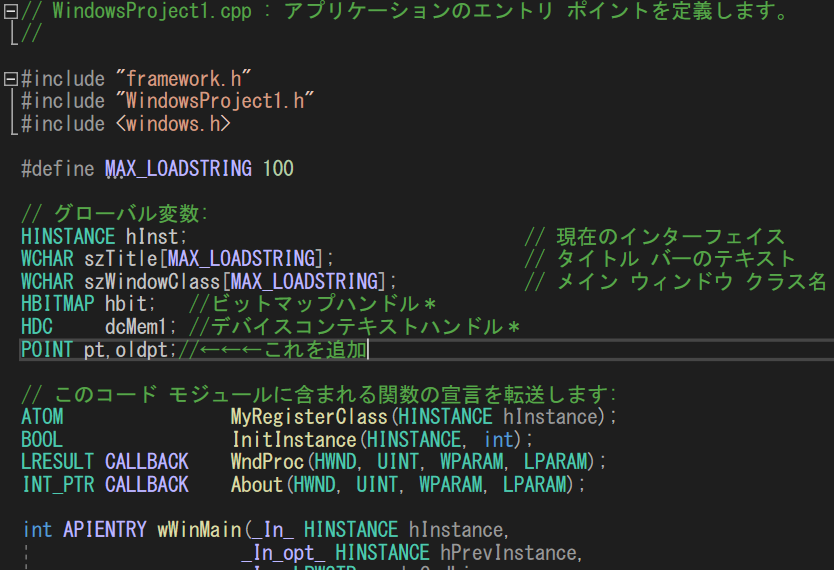

まず、POINT構造体ptをグローバルに変更
ついでにoldptも追加で作成します



oldptには、ひとつ前にクリックされたptの座標が入ることになります

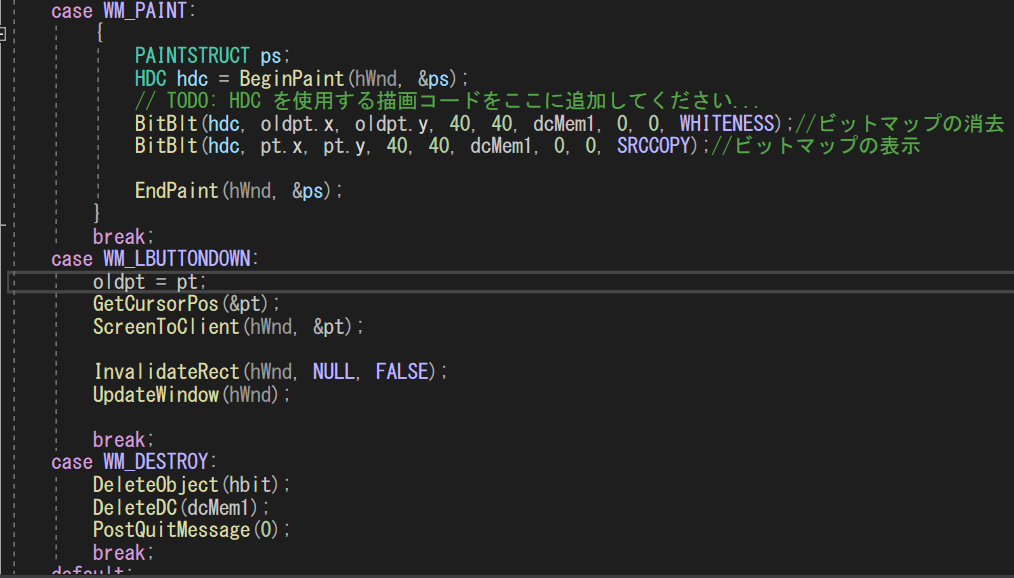

WM_PAINT以下を上のように変更して下さい


まず、WM_LBUTTONDOWNでマウスクリックされた時、
oldptにptの値を写します

↓

前章同様にptにクリックされた座標を拾う

↓

InvalidateRect()関数とUpdateWindow()関数で
WM_PAINTメッセージを発生させる

↓

今回のクリックよりひとつ前にクリックされたoldptの座標に
BitBlt 第9引数に”WHITENESS”を指定して真っ白な画像を描画
前の画像を消します

↓

今クリックされたptの座標に
通常通りビットマップを表示させます






実行結果



おういえ~!
クリックした場所に付いてくるじゃないですか~!!



次章「ロールプレイングゲームの作成」では
数字の上を歩かせての移動を行うのですが、

実はこのまま次章に突入すると不具合があります




”WHITENESS”のBitBlt()を消せば分かるのですが
画像の白い部分もそのまんま、四角く表示されてしまっています

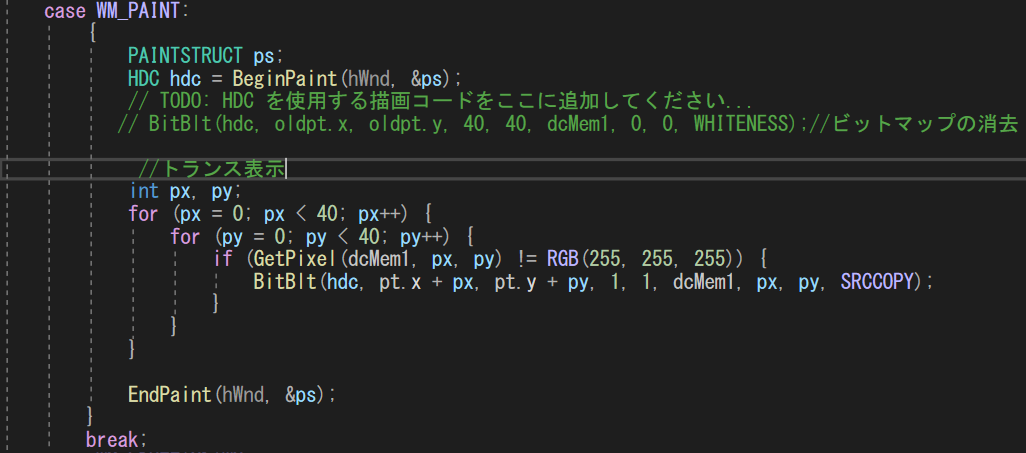

//トランス表示
以下を表示用のBitBlt()と置き換えて下さい



何をしているかというと
ビットマップを1ドットずつ走査して
RGB(255,255,255)
「白」じゃなければ描画する
という処理をしています

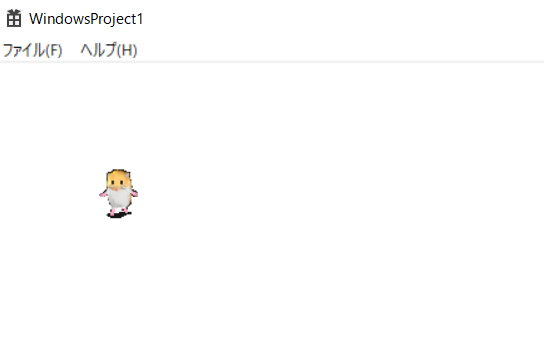

実行結果


画像の白い部分がくり抜かれて描画されています


「四角い画像が歩くRPG」
にならずに済みました



「ビットマップの表示」は以上です
本当にお疲れ様でした


いよいよ次章は「ロールプレイングゲームの作成」
これまでの全章を総動員してプログラミングします



ちょっと難しすぎるよ・・


と思った方、大丈夫です

そのまんま入力すればRPGが出来るようにします

プログラム中のマップやデータをいじって
オリジナルのRPGを作ってみてください!
